雷達測量

行程時間原理

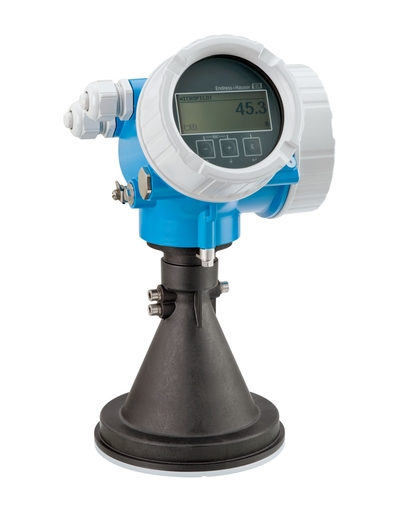

Micropilot FMR56

適用于固料物位測量的經濟、高效的基本型儀表

Micropilot FMR56專為固料貯倉或貨柜等輕型工況條件下的物位測量而設計。Micropilot適合粉狀、粒狀等固體散料的連續、非接觸式的物位測量。測量值不受粉塵、進料噪音、溫度變化、氣相介質的影響。

產品規格參數

測量精度

+/- 3 mm (0.12 in)

過程溫度

-40...+80 °C

(-40...+176 °F)

過程壓力（絕壓）/最大過壓限定值

真空...3 bar

(真空...43.5 psi)

最大測量距離

30 m (98 ft)

主要接液部件

PP、UP

優勢

測量穩定可靠，不受介質和過程條件變化的影響

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

應用領域

PP鍍層的喇叭天線，可通過安裝支架或密封轉盤，輕松對準固體表面。

過程連接：安裝支架或松套法蘭

溫度范圍：-40至+80°C (-40至+176°F)

壓力范圍：-1至3bar (-14.5至43.5psi)

最大測量范圍：30m（98ft)

K波段: 26GHz

國際防爆認證, SIL, 5點線性協議

特征和規格

連續料位測量

測量原理

固體物位雷達

特點/應用

適用簡單應用：

在固體料倉或儲罐上進行可靠的非接觸料位測量

特點

多路回波跟蹤確保安全性和可靠性

HistoROM智能數據存儲單元

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

頻率

K波段（約26 GHz）
